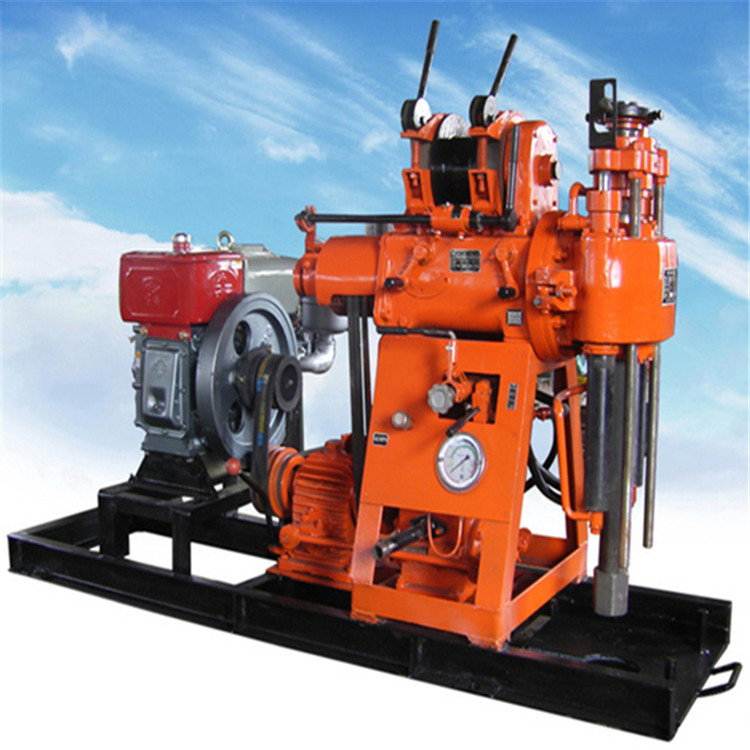

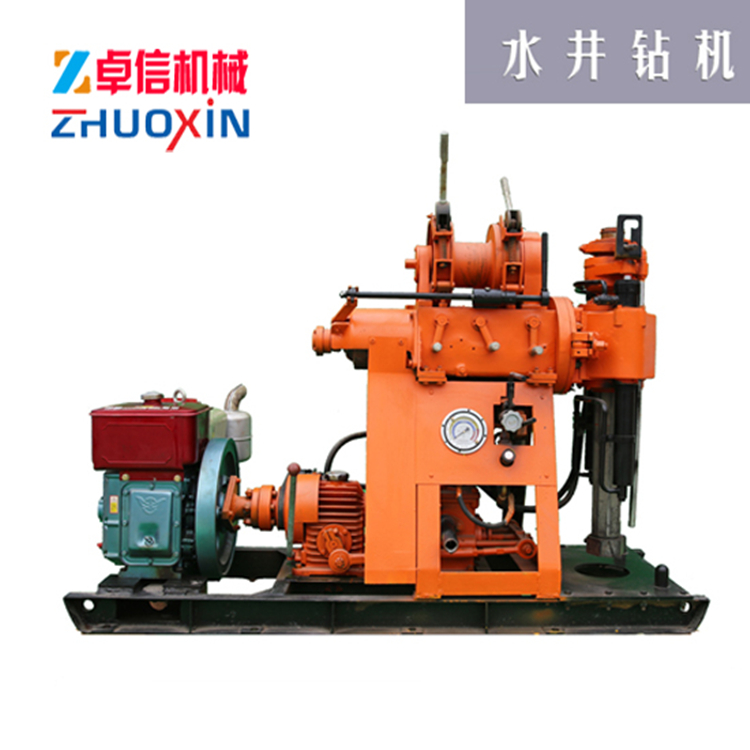

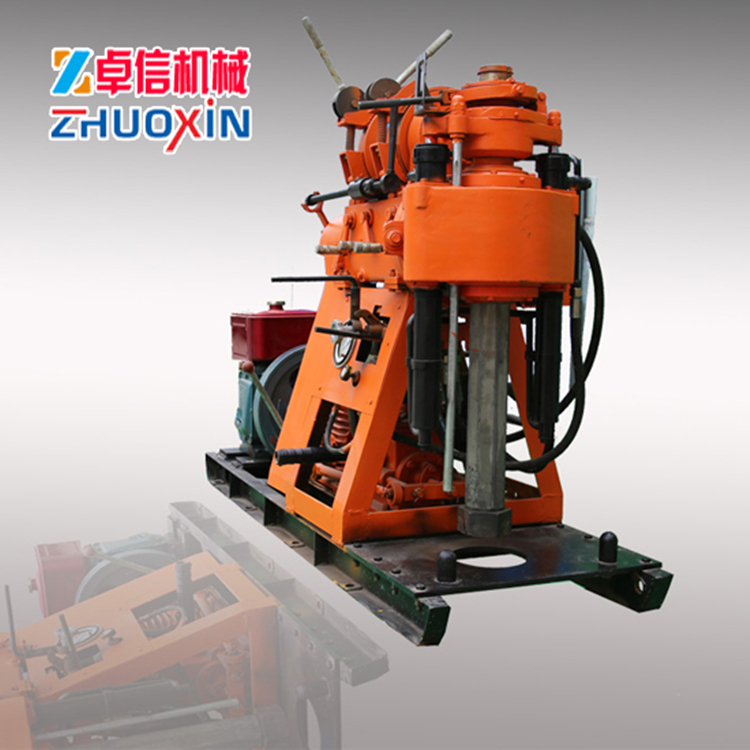

- XY-130型液壓水井鉆機整機參數鉆孔深度130m最大開孔直徑φ75-φ220mm終孔直徑75mm主動鉆桿53/59*4200mm鉆桿直徑φ50mm鉆孔傾角90°~75°配套動力(柴油機)13.2/2200kW/r/min結構重量/尺寸920kg/2400*950*1400立軸轉速142 285 570r/min立軸行程450mm卷揚機單繩提升力9.6kN單繩提升速度0.41 0.82 1.64m/s卷筒直徑φ140mm鋼絲繩直徑φ9.3mm鋼絲繩容量27m鉆塔額定負荷2t有效高度6m塔腿規格73mm泥漿泵型號BW95流量95L/min最大壓力1.2Mpa往復次數93次/min吸水管直徑φ51mm*4.5m出水高壓管直徑φ32mm*6mXY-130型液壓水井鉆機適用范圍:1、本XY-130型液壓水井鉆機適用于水井鉆探,普查勘探,地球物理勘探,道路及建筑勘探以及打爆破孔等鉆進工程。2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。3、可鉆2-9級的沙質粘土及巖層等。XY-130型液壓水井鉆機主要特點:1、XY-130型液壓水井鉆機具有油壓自動進給機構,提高鉆進效率,減輕工人勞動強度。2、采用球卡夾持機構代替卡盤,可實行不停機倒桿,操作方便,安全可靠。3、卷揚機加裝保持架,形成雙面支撐星輪的結構,可承受強烈沖擊4、立軸箱四組軸承定位,保證回轉器有足夠剛性應對碎石層,卵石層等復雜地質條件5、XY-130型液壓水井鉆機采用拖拉機離合器,具有傳遞扭矩大,操作方便,免維護的突出特點
XY-130型液壓水井鉆機的成孔施工步驟XY-130型液壓水井鉆機鉆進成孔過程中,根據地層、孔深變化,合理選擇鉆進參數和鉆頭,及時調制泥漿,保證成孔質量。在進入沙層和卵石層時,應適當減慢進尺速度,泥漿的稠度,減小每個鉆進回次的進尺量,保證孔壁穩定。鉆進施工時,利用正鏟及時將鉆渣清運,保證場地干凈整潔,利于下一步施工。鉆進達到要求孔深停鉆后,注意保持孔內泥漿的漿面高程,確?妆诘姆定。1、泥漿制備現場設泥漿池(含回漿用沉淀池及泥漿儲備池)一般為鉆孔容積的1. 5~2. 0倍,要有較好的防滲能力。在沉淀池的旁邊設置渣土區,沉渣采用反鏟清理后放在渣土區,保證泥漿的巡回空間和存儲空間。 制務泥漿的的設備有兩種,一是用泥漿攪拌機,一是有用水力攪拌器。使用粘土粉造漿時用水力攪拌器;使用膨潤土造漿時用泥漿攪拌機。 護壁泥漿再生處理:施工中采用重力沉降除渣法,即利用泥漿與土渣的相對密度差使土渣產生沉淀以排除土渣的方法,F場設置回收泥漿池用作回收護壁泥漿使用,泥漿經沉淀凈化后,輸送到儲漿池中,在儲漿池中進一步處理(加入適量純堿和CMC改善泥漿性能)經測試合格后重復使用。2 、 埋設護筒微型鉆機樁基定位后,根據樁定位點拉十字線釘放四個控制樁,以四個控制樁為基準埋設鋼護筒,為了保護孔口防止坍塌,形成孔內水頭和定位導向,護筒的埋設是旋挖作業中的關鍵。護筒選用10mm厚鋼板卷制而成,護筒內徑為設計樁徑+20cm,高度2.0m,上部開設2個溢漿孔,護筒埋設時,由人工、機械配合完成,主要利用鉆機旋挖斗將其靜力壓入土中,其應高出地面20cm,并保持水平,埋設深度1.8 m,護筒中心與樁位中心的偏差不得大于50mm。護筒埋設要保持垂直,傾斜率應小于1.5%。XY-130型液壓水井鉆機是一種攜帶簡單,操作靈活,**耐用。適用于各種野外惡劣工作環境、礦物考察、油田勘測,地質研究和勘探者而量身打造而精心設計的小型輕便取樣鉆孔設備。通過多年的經驗積累以及在幾十個地區的實地使用驗證,我們不斷改進和提升產品質量,相信這套小鉆機也會對您的工作大有裨益。 因為工作中對背包鉆機操作不當等原因,會導致鉆機出現異常,下面我們說一說XY-130型液壓水井鉆機的出現異常的原因和解決方法。1、機器剛開始啟動很順利,工作一段時間后,機器反而不易啟動。原因:積炭過多.燃油濾芯堵塞或油管彎折,供油管不供油,點火模塊失效等,認真檢查排除。2、機器啟動后,松開油門或鉆進過程中自動熄火。原因:怠速不當重新調整怠速;化油器堵塞或損壞.清洗化油器或更換;燃油濾芯堵塞或損壞需要清理或更換;供油管變窄或破裂松脫,更換油管。3、鉆進過程中有糊味。 原因:半離合工作狀態,馬上松開油門,重新鉆進時必須控制好油門,使發動機運轉正常。切記一味猛鉆猛加力,防止損壞離合器。背包鉆機鉆進快、取樣深、操作簡單、攜帶輕便。可以增加勞動效率,降低勞動成本,可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。以上內容是我們經過多方整理作出,想了解更多關于背包鉆機方面的資訊,歡迎新老客戶來電咨詢
定制加工流程
- XY-130型液壓水井鉆機的成孔施工步驟XY-130型液壓水井鉆機鉆進成孔過程中,根據地層、孔深變化,合理選擇鉆進參數和鉆頭,及時調制泥漿,保證成孔質量。在進入沙層和卵石層時,應適當減慢進尺速度,泥漿的稠度,減小每個鉆進回次的進尺量,保證孔壁穩定。鉆進施工時,利用正鏟及時將鉆渣清運,保證場地干凈整潔,利于下一步施工。鉆進達到要求孔深停鉆后,注意保持孔內泥漿的漿面高程,確?妆诘姆定。1、泥漿制備現場設泥漿池(含回漿用沉淀池及泥漿儲備池)一般為鉆孔容積的1. 5~2. 0倍,要有較好的防滲能力。在沉淀池的旁邊設置渣土區,沉渣采用反鏟清理后放在渣土區,保證泥漿的巡回空間和存儲空間。 制務泥漿的的設備有兩種,一是用泥漿攪拌機,一是有用水力攪拌器。使用粘土粉造漿時用水力攪拌器;使用膨潤土造漿時用泥漿攪拌機。 護壁泥漿再生處理:施工中采用重力沉降除渣法,即利用泥漿與土渣的相對密度差使土渣產生沉淀以排除土渣的方法,F場設置回收泥漿池用作回收護壁泥漿使用,泥漿經沉淀凈化后,輸送到儲漿池中,在儲漿池中進一步處理(加入適量純堿和CMC改善泥漿性能)經測試合格后重復使用。2 、 埋設護筒微型鉆機樁基定位后,根據樁定位點拉十字線釘放四個控制樁,以四個控制樁為基準埋設鋼護筒,為了保護孔口防止坍塌,形成孔內水頭和定位導向,護筒的埋設是旋挖作業中的關鍵。護筒選用10mm厚鋼板卷制而成,護筒內徑為設計樁徑+20cm,高度2.0m,上部開設2個溢漿孔,護筒埋設時,由人工、機械配合完成,主要利用鉆機旋挖斗將其靜力壓入土中,其**應高出地面20cm,并保持水平,埋設深度1.8 m,護筒中心與樁位中心的偏差不得大于50mm。護筒埋設要保持垂直,傾斜率應小于1.5%。XY-130型液壓水井鉆機使用問題的解決XY-130型液壓水井鉆機是一種攜帶簡單,操作靈活,**耐用。適用于各種野外惡劣工作環境、礦物考察、油田勘測,地質研究和勘探者而量身打造而精心設計的小型輕便取樣鉆孔設備。通過多年的經驗積累以及在幾十個地區的實地使用驗證,我們不斷改進和提升產品質量,相信這套小鉆機也會對您的工作大有裨益。 因為工作中對背包鉆機操作不當等原因,會導致鉆機出現異常,下面我們說一說XY-130型液壓水井鉆機的出現異常的原因和解決方法。1、機器剛開始啟動很順利,工作一段時間后,機器反而不易啟動。原因:積炭過多.燃油濾芯堵塞或油管彎折,供油管不供油,點火模塊失效等,認真檢查排除。2、機器啟動后,松開油門或鉆進過程中自動熄火。原因:怠速不當重新調整怠速;化油器堵塞或損壞.清洗化油器或更換;燃油濾芯堵塞或損壞需要清理或更換;供油管變窄或破裂松脫,更換油管。3、鉆進過程中有糊味。 原因:半離合工作狀態,馬上松開油門,重新鉆進時必須控制好油門,使發動機運轉正常。切記一味猛鉆猛加力,防止損壞離合器。背包鉆機鉆進快、取樣深、操作簡單、攜帶輕便?梢栽黾觿趧有剩档蛣趧映杀,可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。以上內容是我們經過多方整理作出,想了解更多關于背包鉆機方面的資訊,歡迎新老客戶來電咨詢
