YJK-30分體式液壓擠孔機 YJK型分體式液壓鋼軌開孔器 YJK-24分體式液壓鋼軌打孔機 液壓軌道沖孔機

一、分體式液壓擠孔機用途

YJK型分體式液壓鋼軌開孔器廣泛應用于礦山、鐵路等部門的鋪軌及軌道改造和維修。

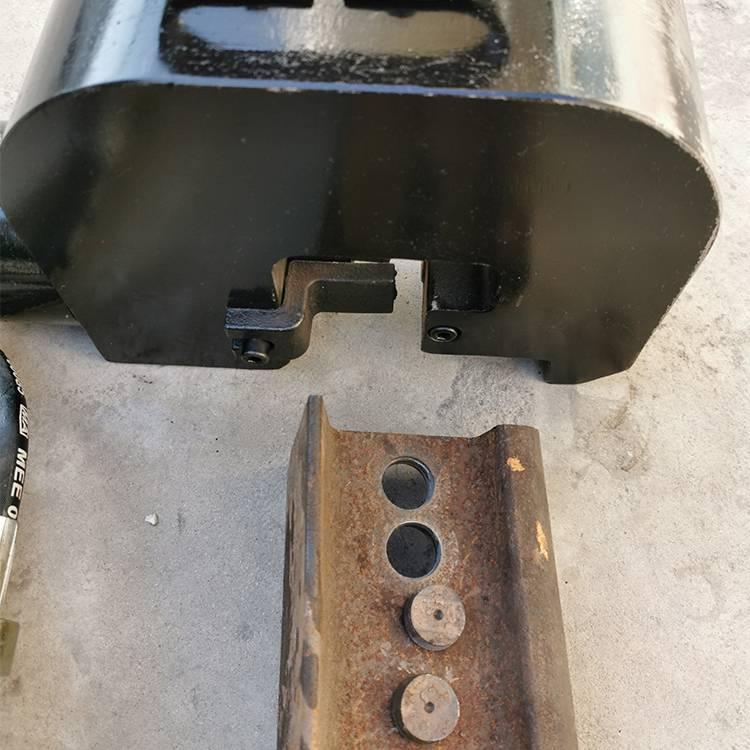

YJK液壓鋼軌擠孔機是一種先進的制孔工具，主要用于在鋼軌軌腰中間位置擠壓出孔。主要分為24kg鋼軌用，30kg鋼軌等型號，也可用于其他類似工件上打孔。

二、分體式液壓擠孔機特點

YJK型分體式液壓鋼軌開孔器是我單位研制開發的一種，用于鐵路煤礦鋼軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道鋼軌安裝維護的理想工具。

煤礦有軌運輸作業中，在鋪設、維修、更換軌道作業時，為軌道打孔是一項基礎性、經常性工作，同時也是難度較大的一項工作。本分體式液壓鋼軌擠孔機（以下簡稱擠孔機）為20、24、30kg鋼軌專用打孔設計，工作時間短，操作簡便，減輕了工作強度，提高工作效率。

本產品具有模具可拆卸重新刃磨或更換的特點；采用進口超硬材料經精密加工、淬火而成，使用壽命長，雙作用主液壓缸工作，過程安全可靠；與本廠SDB系列手動油泵、KZDB、STDB系列超高壓電動油泵、FDB系列風動油泵配套使用，可以發揮其效能。

三、分體式液壓擠孔機主要技術參數

型號          開孔規格鋼軌規格（Kg/m）重量（Kg）

YJK-24          ￠19               24             32

YJK-30          ￠22               30             43

四、分體式液壓擠孔機使用方法

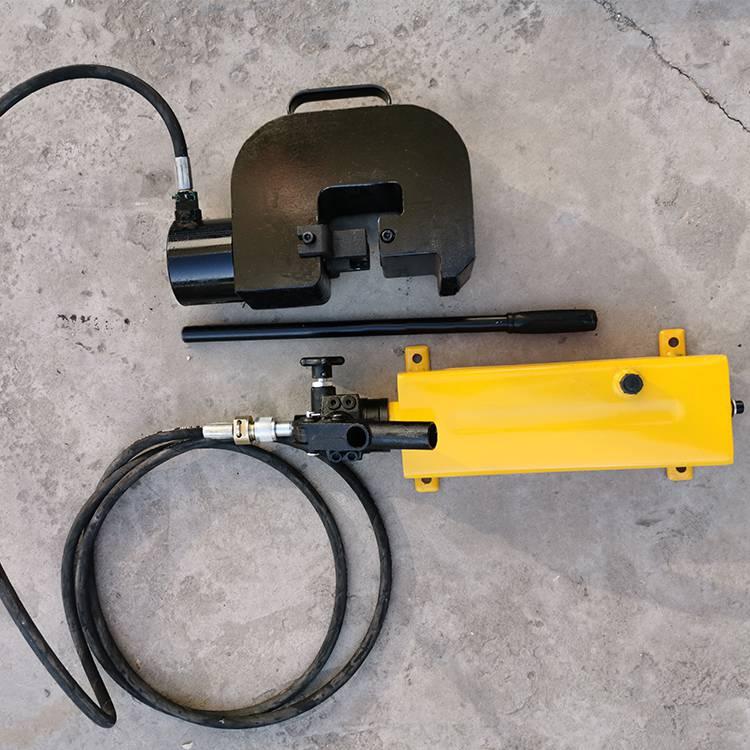

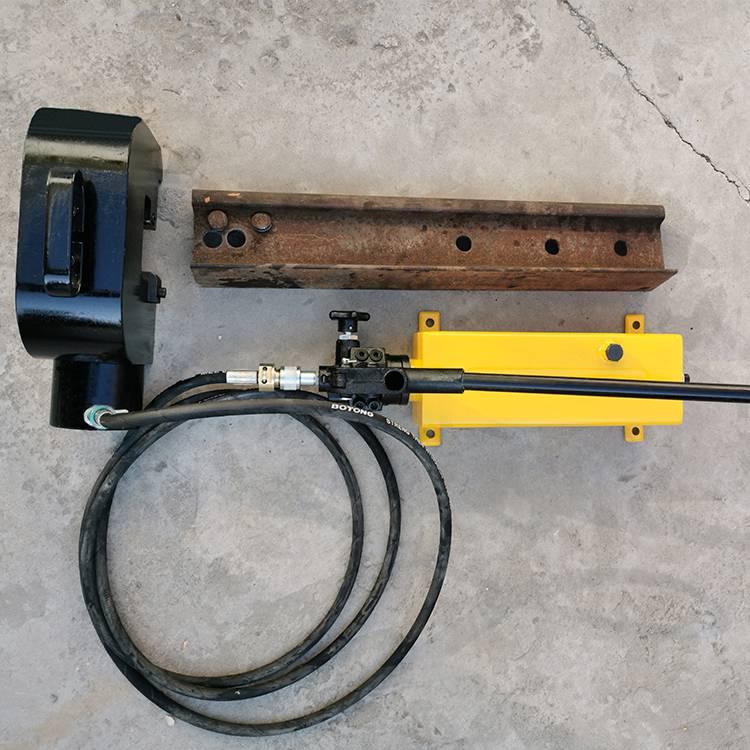

YJK型鋼軌開孔器由液壓手動泵、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。

將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽�；貜�(fù)到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。

YQA型鋼軌開孔器由液壓手動泵、高壓油管、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。

將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽�；貜�(fù)到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。

YQA型分體式液壓鋼軌開孔器用途

YQA型分體式液壓鋼軌開孔器廣泛應用于礦山、鐵路等部門的鋪軌及軌道改造和維修。

YQA型分體式液壓鋼軌開孔器特點

YQA型分體式液壓鋼軌開孔器是我單位研制開發的一種，用于路軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道安裝維護的理想工具。

YQA型分體式液壓鋼軌開孔器使用方法

YQA型鋼軌開孔器由液壓手動泵、高壓油管、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。

將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽模回復到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。

YJK型分體式液壓鋼軌開孔器是我單位研制開發的一種，用于鐵路煤礦鋼軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道鋼軌安裝維護的理想工具。

煤礦有軌運輸作業中，在鋪設、維修、更換軌道作業時，為軌道打孔是一項基礎性、經常性工作，同時也是難度較大的一項工作。本分體式液壓鋼軌擠孔機（以下簡稱擠孔機）為20、24、30kg鋼軌專用打孔設計，工作時間短，操作簡便，減輕了工作強度，提高工作效率。

本產品具有模具可拆卸重新刃磨或更換的特點；采用進口超硬材料經精密加工、淬火而成，使用壽命長，雙作用主液壓缸工作，過程安全可靠；與本廠SDB系列手動油泵、KZDB、STDB系列超高壓電動油泵、FDB系列風動油泵配套使用，可以發揮其效能。

三、分體式液壓擠孔機主要技術參數

型號          開孔規格鋼軌規格（Kg/m）重量（Kg）

YJK-24          ￠19               24             32

YJK-30          ￠22               30             43
