BZL-220B防爆縱向撕裂保護應用領域：

縱向撕裂保護開關在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^(guò)程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。主要用途及適用范圍：ZL-B-1200帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給設備和生產及經濟上帶來嚴重?fù)p失。ZL-B-1200輸送帶縱向撕裂監測裝置為膠囊式，當輸送帶發生撕裂事故時能可靠的發出報警信號和停機信號，避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。山東卓信電氣有限公司銷售的XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。

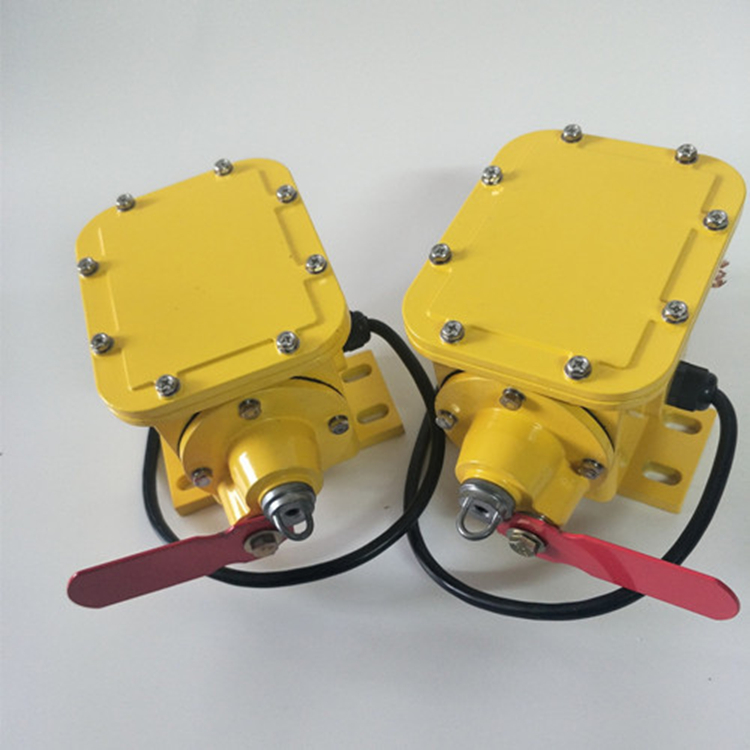

FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。本機是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。

主要技術指標

動作力：70~100N

觸點容量：AC380V2A

防護等級：IP67

可靠性：100000次

我公司生產非常多型號的撕裂開關又叫皮帶縱向撕裂檢測裝置等產品名稱,山東卓信電氣公司產品規格齊全，型號齊全，以下型號列出公司部分產品型號，如需更多型號產品，請與我們銷售部聯系。

FSZL-K、GHSL-A、HFZL-B、HFZL-B、YHDL-2、YHZL、ZL-A、ZL-B、YHZL-2、SL-A、SL-B、SLKG-200HL、PDSL-160K/HB、SLKG-120-25、SLKG-200HL、YPSL-A、YPZLD、PDSL-160K/HB，SLKG-120-25，SLKG-200HL，YPSL-A，YPZLD-10A，DB-100，縱向撕裂保護裝置,XT-FSL，皮帶防縱裂裝置、撕裂開關，縱向撕裂裝置PDSL-160K/HB、HFS-A、HFS-B，YPSL-A，YPZLD-10A、SLKG-120-25、ZXSL-A-II、ZXSL-A-I、ZXSL-B-II、ZXSL-B-I、FSZL防撕裂開關，F(xiàn)SZL-K縱向撕裂檢測器，縱向撕裂開關，ZL-A-II、 JHSL-A,JHSL-B、  YHZL-A、GHSL-A、HQSL-A、XLZL-Y、KBZL-220、THZL-B-II、THZL-B-I、HFZL-L、THZL-A-II、THZL-A-I防撕裂開關



FSZL-K型撕裂開關工作原理:

FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。

縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。

HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！

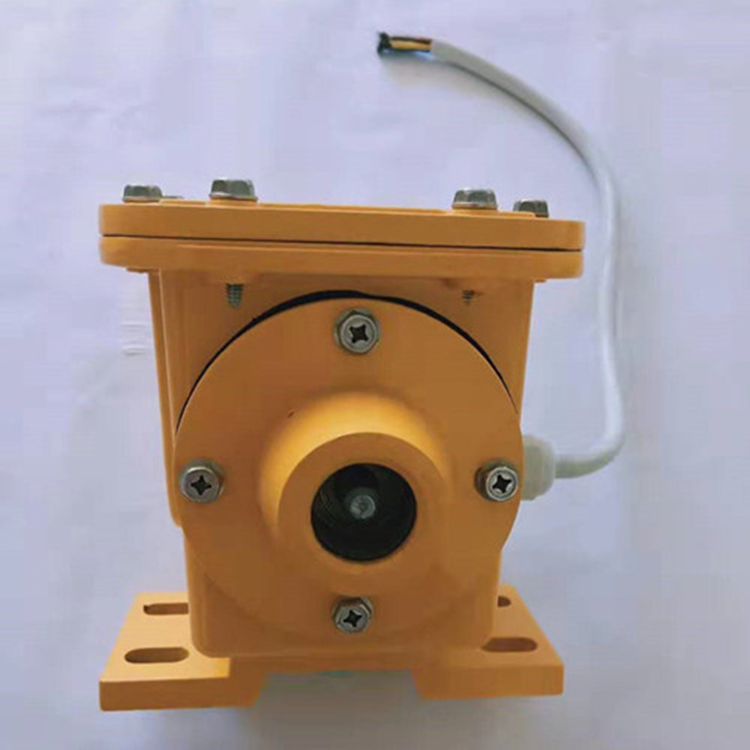

撕裂保護裝置EN100-D2

防爆縱向撕裂保護用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。

防爆縱向撕裂保護工作原理：

縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，檢測器可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。

撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的檢測器的任何惡劣環境下工作。

防爆縱向撕裂保護特點：

結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。

防爆縱向撕裂保護安裝與使用：

隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。

接線方式：

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌線色。

技術參數：

環境溫度：-30c-+75c

環境濕度：不大于85

觸點數量：常開2 常閉2

觸點數量：AC380V/3A 220V5A

復位方式：手動復位

動作力：0.9kg

重量：4kg

可靠性：10/次

內部采用進口元件

防護等級：IP65
