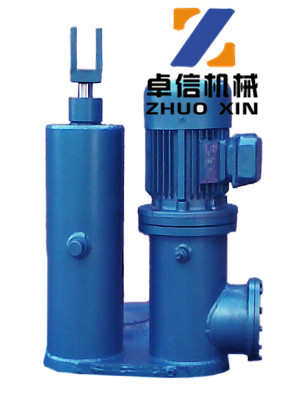

DYTP型平行式電液推桿

DTYF型分離式電液推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線（或往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制。DTYF型分離式電液推桿已廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利、建材、運輸?shù)炔块T，是一種通用的動力源。

DTYF型分離式電液推桿。當時的電液推桿：笨重、漏油、不能自鎖、能耗高等許多缺點，經過長期不懈的技術進步，我廠已開始生產第六代電液推桿：輕巧、完全密封、完全自控、免維護、能耗高轉化率、優質優價，DTYF型分離式電液推桿在價值和使用價值上一直處于國內領先。

DTYF型分離式電液推桿是一種機、電、液一體化的新型柔性傳動機構，它以執行機構（油缸）、控制機構（液壓控制閥組）和動力源（油泵電機等到）組成。根據現場安裝空間及用戶使用情況電液推桿可有多種結構形式（具體見DTYF型分離式電液推桿外形尺寸圖，也可根據用戶要求定制樣式）。電動機通過正反轉驅動雙向液壓泵正反輸出壓力油，經液壓控制閥送至油缸，也實現活塞桿的往復運動。

DTYF型分離式電液推桿液壓控制閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等組成也可根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖，DTYF型分離式電液推桿拉回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；電液推桿工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等幾種。DTYF型分離式電液推桿結構緊湊、安裝方便、占據空間小、維護簡單；可帶負荷起動，具有過載保護功能；回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變；推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。

DYTZ型整體直式電液推桿的優點：1、可以帶負荷啟動,而電動推桿很困難. 2、具有超負荷保護能力,不會損壞電機和機件.3、同一臺電液推桿其推、拉力可無線調速,因而驅動力范圍廣,這是電動推桿和氣無法可比的.4、在推力和速度相同的情況下,DYTZ型整體直式電液推桿消耗的電能僅有電動推桿的一半. 5、本產品采用全液壓傳動,動作靈敏、運行平穩,能有效緩沖外來的沖擊力,行程制準確氣缸和電動推桿是做不到的.6、DYTZ型整體直式電液推桿采用機、電、液一體化全封閉結構,工作油路循環于無壓的封閉鋼筒里體積小、不漏油,便于安裝、維修.在惡劣的工作環境下,不吸塵,不進水,內部不銹蝕,使用壽命比氣缸電動推桿長久.7、DYTZ型整體直式電液推桿投資小,氣缸需建空壓站,液壓缸需要液壓站,而電液推桿不需任何附屬設備工作原理與結構簡介。

DYTZ型整體直式電液推桿的工作原理與結構簡介：1、工作原理電液推桿以電動機為動力源,通過雙向齒輪泵輸出壓力油，經油路集成塊的控制，至油缸、實現活塞桿的往復運動。2、DYTZ型整體直式電液推桿過載自動保護功能電液推桿工作時，當活塞桿所受外力超過調定的輸出力或活塞到終點電機仍在轉動, 路中的油壓增高調定的限額,，溢流閥迅速而準確的溢流，實現過載保護，電機雖在轉動，但會燒毀。3、DYTZ型整體直式電液推桿自鎖功能電液推桿的油路集成塊中，設計了壓力自鎖機構，電機停止，活塞桿能自鎖在一定位置上，處于保壓狀態。

DYTZ型整體直式電液推桿采用全液壓傳動，動作靈敏，運行平穩，能有效地緩解外來的沖擊力，行程控制準確，氣缸、電動推桿和電動執行機構則不能做到。電液推桿采用電、液一體化全封閉結構，工作油路循環與無壓的封閉鋼筒內，體積小，不漏油，便于安裝維修。在惡劣的環境下DYTZ型整體直式電液推桿不吸塵、不進水、內部不銹蝕，使用壽命比氣缸、電動推桿和電動執行機構長久。電液推桿投資小，氣缸需建昂貴的空壓站，且氣壓管路易泄漏，氣壓不穩定，噪音高；DYTZ型整體直式電液推桿液壓缸需建液壓站，而電液推桿只需接同電源即可使用。維修方便。在特殊情況下，DYTZ型整體直式電液推桿只需更換即可，而液壓缸則需先慢慢查明故障原因，再進行仔細維修，這將影響全部工作的正常運行。

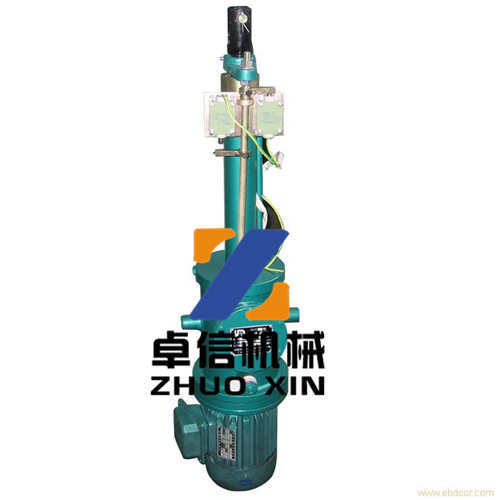

DYTZ型整體直式電液推桿

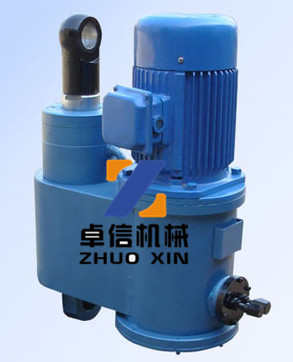

DYTF型分離式電液推桿

DYTP型平行式電液推桿是一種集機、電、液為一體的液壓驅動機械手，電液推桿適用于需要往復推拉直線（或往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制。DYTP型平行式電液推桿已廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利、建材、運輸?shù)炔块T，是一種通用的動力源。

DYTP型平行式電液推桿原理及工作原理：DYTP型平行式電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。DYTP型平行式電液推桿過載自動保護功能：電液推桿工作時，如活塞桿所受外力超過額定的輸出力或活塞已到終點，電機仍在轉動，這時油路中油壓增高到調定的壓力，溢流閥迅速而準確的溢流，實現過載自動保護。DYTP型平行式電液推桿電機雖在轉動，但不會燒毀。DYTP型平行式電液推桿自鎖功能：電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定的位置，壓力油處于保壓狀態�？筛鶕�(jù)用戶的要求，在額定的速度范圍內進行無級調節速度。DYTP型平行式電液推桿可根據用戶的要求，在額定的輸出力范圍內進行無級調節推、拉力可根據用戶的要求，在額定的行程范圍內進行無級調節行程。

DYTP型平行式電液推桿與同類產品的比較電液推桿有如下優點：具有可靠的過載自動保護性能，即使超負荷或運行至行程終點時，電機照樣正常運轉，卻不會燒毀或損壞其他機件。電動推桿、電動執行機構則無法可比。DYTP型平行式電液推桿電液推桿可以帶負荷啟動，而電動推桿、電動執行機構卻很困難。同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可無級調節，所以驅動里范圍廣，而電動推桿和氣缸則無法辦到。在推力和速度相同的情況下，DYTP型平行式電液推桿消耗的電能是電動推桿和電動執行機構的一半。DYTP型平行式電液推桿的用途：電液推桿適用于需要復推、拉直線（或往復旋轉一定角度）運動也可用于需上升、下降或夾緊工作物的場所，并可進行遠距離高空及危險地區的集中或程序控制。巳廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)炔块T，是通用的動力源。

DYTP型平行式電液推桿選型的主要依據：電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成，還可根據現場要求，配套三種調節功能，即：速度調節、推拉力調節，行程調節（行程開關定位）。DYTP型平行式電液推桿的選型由以上六大要素決定，如果需要配備三種調節功能需要特別說明。

電液推桿為一獨立體系，安裝方便操作簡單，投資小，而氣動或液壓傳動需配置空氣壓縮機或液壓站，管路復雜，安裝困難，而且投資較大，因此，DYTP型平行式電液推桿是個理想的動力驅動裝置。DYTP型平行式電液推桿是機電液一體化的新型傳動機構，它以液壓缸、油泵、電動機、油箱、液壓控制閥組合而成。電動機、油泵、液壓控制閥和液壓缸可安裝在同一軸線上，DYTP型平行式電液推桿也可按需要安裝在不同軸線上，只需接通電機的控制電源，通過電機正反轉，使液壓油經過雙向齒輪油泵輸出壓力油，以液壓控制閥將壓力油送至工作油缸，實現活塞桿的往復運動。

向DYTP型平行式電液推桿內注入潔凈的46#液壓油(注入前要過濾)，裝好加油口蓋，檢查密封性能，接通電動機電源，將電液推桿安裝在工作位置連接好傳動裝置后，即可使用。本產品出廠前已經全部質檢、調試，在正常情況下不需要拆卸維修。DYTP型平行式電液推桿使用前要加入清潔的46#液壓油，油液清潔是保證電液推桿正常工作的前提。液壓油要每半年更換一次，DYTP型平行式電液推桿更換時要用煤油清洗電液推桿內部。月檢時應檢查各部件是否松動漏油，及時處理。電液推桿每年應更換內部密封件，保證正常使用。

DYTP型平行式電液推桿安裝注意事項：1、整體式電液推桿有水平、傾斜（與水平線成30度的范圍內）或垂直（電機在上方）三種安裝位置。分體式電液推桿油缸可在任何角度安裝。兩種電液推桿外連接方式盡可能用耳軸安裝。用地腳安裝時，要注意不允許有外力作用于外桶。 2、DYTP型平行式電液推桿安裝的地方必須符號下列條件：有足夠的安裝空間，環境溫度為-25 C-50 C之間。 3、電DYTP型平行式電液推桿在安裝后，需注入液壓油，整體式推桿水平安裝時，油面應在集成塊頂面上方3㎝處，豎直安裝時，油面應達到筒體方口下緣。分體式電液推桿油面應至箱高度的三分之二以上。

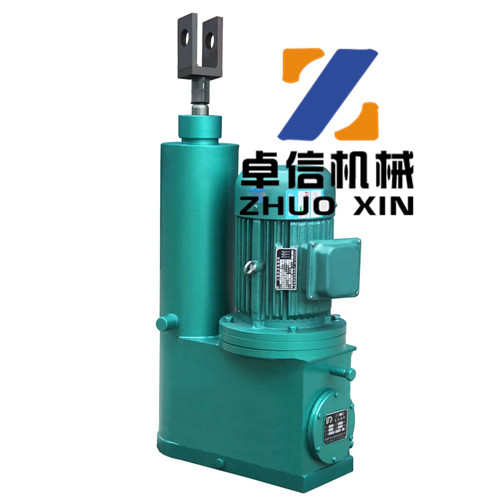

DYTZ型整體直式電液推桿

電液推桿

DYTZ型整體直式電液推桿

DYTZ型整體直式電液推桿是以電動機為動力源，通過電機的正反旋轉，帶動雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。DYTZ型整體直式電液推桿主要適用于往復推拉的運動（或往復旋轉一定角度），可用于上升、降或夾緊工作的場所，也用于遠距離及高空危險地區，并可和計算機聯網進行集中自動控制。DYTZ型整體直式電液推桿由于其采用機電液一體化全封閉結構設計，不易產生外泄，不污染環境，可以在惡劣環境正常工作，使用壽命長，現已廣泛適用于冶金、機械、煤炭、水利、化工、運輸?shù)炔块T。

DYTZ型整體直式電液推桿安裝注意事項：1、DYTZ型整體直式電液推桿有水平、傾斜（與水平線成30度的范圍內）或垂直（電機在上方）三種安裝位置。分體式電液推桿油缸可在任何角度安裝。兩種電液推桿外連接方式盡可能用耳軸安裝。用地腳安裝時，要注意不允許有外力作用于外桶。2、DYTZ型整體直式電液推桿安裝的地方必須符號下列條件：有足夠的安裝空間，環境溫度為-25?C-50?C之間。3、DYTZ型整體直式電液推桿在安裝后，需注入液壓油，整體式推桿水平安裝時，油面應在集成塊頂面上方3㎝處，豎直安裝時，油面應達到筒體方口下緣。分體式電液推桿油面應至箱高度的三分之二以上。

DYTZ型整體直式電液推桿主要有以下優點：（1）結構緊湊、安裝方便、占據空間小、維護簡單。（2）可帶負荷起動，具有過載保護功能。（3）DYTZ型整體直式電液推桿回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變。（4）推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。（5）DYTZ型整體直式電液推桿因故斷電，推桿自鎖，避免發生事故。（6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩沖外來沖擊力，行程控制精確（≥0.5mm）。（7）DYTZ型整體直式電液推桿機電液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不滲油，在惡劣的工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長。

DYTF型分離式電液推桿技術參數

型號	額定輸出率（10N）		額定速度（mm/s）		電機型號	行程制造范圍	速度制造范圍（mm/s）
型號	推力	拉力	推速	拉速	電機型號	行程制造范圍	速度制造范圍（mm/s）
DYTF-450-/110	400	310	110	140	Y802-4-0.75KW	50-800	300-110
DYTF-700-/110	750	510	110	140	Y90S-4-1.1KW	50-1500	300-110
DYTF-1000-/110	1000	750	110	140	Y90L-4-1.5KW	50-1500	300-110
DYTF-1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTF-2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTF-3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTF-4000-/80	4000	2950	80	100	Y124M-4-4KW	50-2000	10-80
DYTF-5000-/60	5000	3300	60	90	Y124M-4-4KW	50-2000	10-60
DYTF-6000-/60	8000	3800	60	90	Y132S-4-5.5KW	50-2500	5-60
DYTF-7000-/50	6000	4500	50	75	Y132S-4-5.5KW	50-2500	5-50
DYTF-8000-/50	7000	5000	50	80	Y132M-4-7.5KW	50-2500	5-50
DYTF-10000-/40	10000	6500	40	60	Y132M-4-7.5KW	50-2500	5-40
DYTF-15000-/35	15000	11000	35	45	Y132M-4-7.5KW	50-2500	5-35
DYTF-20000-/25	20000	15000	25	35	Y132M-4-7.5KW	50-2500	5-25
注： 1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。 2、超出列表的行程制造方位或者速度制造方位的，另行注明，否則按表內技術參數制造。 3、表中速度范圍為水平使用時的范圍，向上或者向下使用的速度均為水平使用的二分之一。 4、表中所列的電機型號以及功率，是指該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
