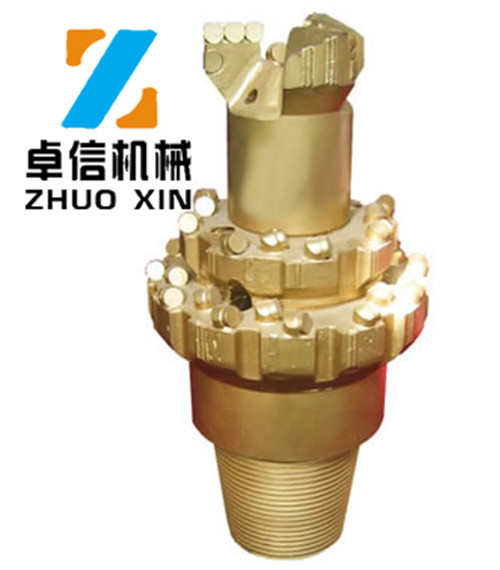

多級組合式金剛石復合片鉆頭

金剛石復合片鉆頭特點用途回轉式錨桿鉆頭以結構新穎、破巖有效、質量可靠而廣泛用于煤礦、鐵道錨桿支護，并出口國外市場； B19、B22六角中空鉆桿采用懸吊式垂直整體熱處理工藝，金剛石復合片鉆頭產品質量達到國際標準；金剛石復合片鉆頭組合式加長鉆桿適用于各類深孔，錨索支護鉆孔的需要。

金剛石復合片錨桿鉆頭，金剛石鉆頭，金剛石錨桿鉆頭品牌型號 多種供選鉆孔直徑見說明外形尺寸電議 金剛石復合片錨桿鉆頭型號 鉆孔直徑連接螺紋備注 ZTY27/2 Φ27 M14×1.5 M16 1/2-12 常規采用螺 M14×1.5采用其他螺紋時應在訂貨時注明 ZTY28/2 Φ28 ZTY30/2 Φ30 ZTY32/2 Φ32 鉆頭優質合金錨桿鉆頭規格：ф27-32mm 金剛石復合片錨桿鉆頭（普通型）規格：ф27-32mm 金剛石復合片錨桿鉆頭（加強型）規格：ф27-32mm

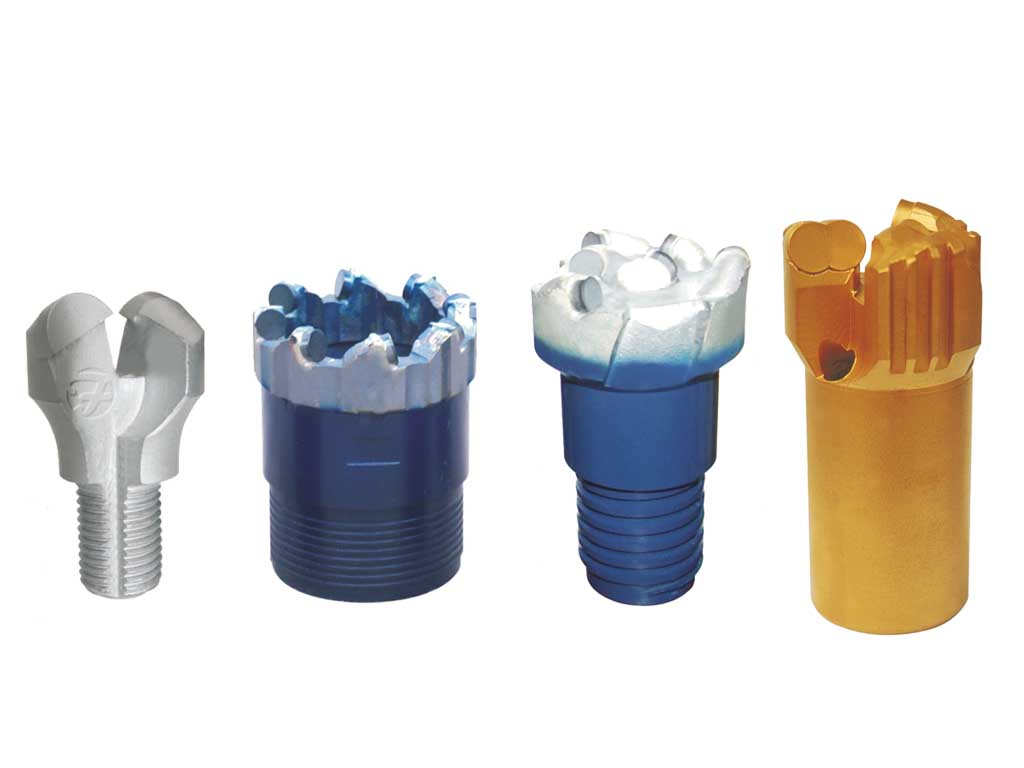

金剛石復合片鉆頭PDC鉆采工具( PDC Drill Bits) 采用6G高性能PDC（按照巖層和工礦設計特殊要求的復合片），金剛石復合片鉆頭 可根據用戶需要設計生產各類規格型號的煤田、地質和巖土工程鉆采用金剛石復合片鉆頭，如三翼、四翼普通型和加強型鉆頭，適用于軟中硬各種地質巖層（f=4－12），金剛石復合片鉆頭特別是用于煤礦井下大直徑瓦斯抽放鉆孔、放水孔和注漿孔的鉆進。具有鉆孔精度高、速度快及超長的使用壽命等特點。是金剛石鉆頭和硬質合金鉆頭的新型升級產品。

濟寧卓信機械設備有限公司研發的超硬巖層鉆探取芯金剛石復合片鉆頭，采用了特殊工藝處理的耐高溫PDC與孕鑲金剛石胎體熱壓復合設計了新型高性能硬巖層復合齒地質取芯鉆頭，大大提高鉆探效率和鉆頭壽命。

金剛石復合片鉆頭采用自主研發的高性能PDC復合片作為切削齒。由于國產PDC片的磨耗比等較低，長期以來高性能復合片主要依賴進口，隨著PDC片合成技術的發展，金剛石復合片鉆頭國產PDC片綜合性能近幾年也在不斷提高。濟寧卓信機械設備有限公司自主創新的P-T梯度納米催化金屬陶瓷相復合生長金剛石技術（Nano-catalysis Gradient Compositing ）金剛石復合片鉆頭和先進的高壓合成設備溫壓精密匹配自動控制技術，較好地解決了PDC抗沖擊韌性和耐高溫性的矛盾，生產的PDC具有高硬度、高耐磨性、高抗沖擊韌性及高熱穩定性的“四高”復合片特性。

金剛石復合片鉆頭引進石油鉆頭的焊接加工技術。濟寧卓信機械設備有限公司通過引入石油中深井（2500米以上）鉆頭制造的先進技術和方法，采用石油鉆頭焊接技術制造煤礦鉆頭，不僅可以保證切削齒的牢固性和熱穩定性，金剛石復合片鉆頭提高了硬巖層和高抗壓地層瓦斯孔鉆進時鉆頭的穩定性和可靠性，并提高切削效率，節約鉆尺單位成本。

金剛石復合片鉆頭有限元力學分析優化鉆頭結構。根據鉆探巖性特點，采用有限元力學模型優化，改進設計了新型多翼組合齒PDC不取芯鉆頭，金剛石復合片鉆頭在傳統的刮刀式鉆頭基礎上設計了新的副切削齒和保徑齒，金剛石復合片鉆頭并將抗沖擊性好的錐形齒、球形齒和高耐磨的平面齒組合裝配，優化了機械性能，金剛石復合片鉆頭提高對硬巖層的抗沖擊能力。

多級組合式金剛石復合片鉆頭產品說明：制造標準：煤田地質行業標準，技術特點：分層鉆進鉆效高、壽命長、易維護等，材料類別：加強型金剛石復合片（PDC）、不加強型金剛石復合片（PDC）或硬質合金，基體類型：二級組合剛體式或三級組合剛體式，金剛石復合片鉆頭應用：煤田地質勘探、水文地質勘探、有色金屬勘探、煤礦井下鉆進及水源開采等諸多領域。

金剛石復合片無芯鉆頭

礦用一字鉆頭

一字鉆頭,PDC鉆采工具( PDC Drill Bits) 采用6G高性能PDC（按照巖層和工礦設計特殊要求的復合片），可根據用戶需要設計生產各類規格型號的煤田、地質和巖土工程鉆采用金剛石復合片鉆頭， 一字鉆頭如三翼、四翼普通型和加強型鉆頭，適用于軟中硬各種地質巖層（f=4－12），一字鉆頭特別是用于煤礦井下大直徑瓦斯抽放鉆孔、放水孔和注漿孔的鉆進。具有鉆孔精度高、一字鉆頭速度快及超長的使用壽命等特點。是金剛石鉆頭和硬質合金鉆頭的新型升級產品一字鉆頭。

產品特點 ：一字鉆頭,金剛石復合片鉆頭是隨著 PDC 復合材料的發展而發展起來的一類新型鉆井工具。PDC鉆頭的切削齒是由多片相同或不同規格的聚晶金剛石復合片（PDC）組成的，將PDC片直接焊接在鉆頭體上預留的凹坑內,便得到了PDC鉆頭。鉆頭工作時，一字鉆頭是由鉆頭上的切削齒直接切削地層，一字鉆頭所以鉆頭的性能在很大程度上取決于切削齒的質量和焊接工藝。六吉PDC鉆頭從材料、工藝和力學優化設計三大方面對普通鉆頭進行了全面改進。一字鉆頭適用于煤電鉆鉆孔時使用，是煤礦開采理想的比不可少的工具。

一字鉆頭　一種鉆頭，包括一個刀桿（１），刀桿有一個尖端，尖端有兩個位于一個主平面（Ｃ－Ｃ）上的切削刀片（５、５′）。一字鉆頭一種在對混凝土等進行的鉆孔作業中，能緩和鉆孔狀態突然改變的情況，使鉆孔作業穩定，即使在產生大粒的切屑時，鉆孔效率也不致降低的鉆頭。產品規格 Ф30mm×65mm 8×14, 7° 22 Y130-722 Ф32mm×65mm 8×14, 7° 22 Y132-722 Ф34 mm×65mm 8×14 7° 22 Y134-722 Ф36 mm×66mm 8×14 7° 22 Y136-722 Ф38 mm×66mm 10×15 7°22 Y138-722 Ф40mm×66mm 10×15 7° 22 Y140-722 Ф42mm×66mm 10×15 7°供應十字鉆頭、一字鉆頭、金剛石復合片錨桿鉆頭、金剛石復合片鉆頭、PDC鉆頭、硬質合金錨桿鉆頭、金剛石三翼型鉆頭、內凹三翼型無芯鉆頭、無芯鉆頭、鉆頭連接套等，歡迎新老客戶來電洽談！

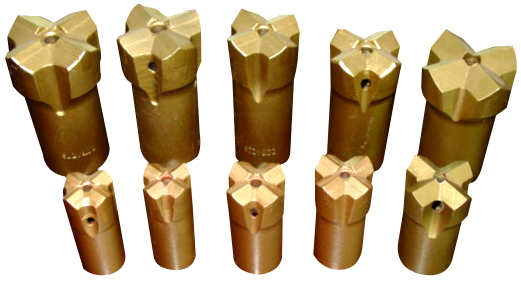

十字鉆頭系列是國際上片狀系列鉆頭中的主要品種，十字鉆頭直徑在D32-D65mm范圍，對鑿巖條件適應能力強，幾乎不受鑿巖機型和巖體性能的限制。不少國家，例如瑞典、加拿大等國的采掘工程中，普遍采用十字和球齒釬頭，而不使用一字型釬頭。生產一字型、十字型、球齒、煤鉆頭及高低風壓潛孔鉆頭，十字鉆頭廣泛應用于能源、冶金、地質、煤炭、水利、化工行業及礦山開采、道路建設等。

十字鉆頭 一字釬頭十字釬頭球齒釬頭潛孔鉆頭一字鉆頭 十字鉆頭 我公司生產的鑿巖釬具和礦用機工具廣泛應用于開山、采礦、鐵路、公路、水電等基礎能源建設，深受用戶信賴。公司擁有自營進出口權，十字鉆頭出口到美國、日本、加拿大、印度、澳大利亞、哈薩克斯坦、巴西等20多個國家。企業在1999年順利通過ISO9001質量體系認證，2003年被評為“山東重合同守信用企業”。十字鉆頭優質產品，采用優質原材料做庫體，精選名牌合金做釬片，一流的加工設備、熱處理技術、獨特的后期處理手段，打造中國釬具行業的新神話！產品主要包括：一字釬頭、十字鉆頭、球齒釬頭、潛孔鉆頭、錐形釬桿、尾釬桿、鉆車鉆桿、接桿套管、釬尾、接桿釬桿、陰陽螺紋釬桿、快接釬桿、異徑釬頭聯接器、潛孔鉆桿、潛孔沖擊器、采煤機工具、鎬釬、整體釬等，并可根據客戶需求定制各種產品。十字鉆頭產品廣泛用于礦山、鐵路、公路、水利工程、煤礦、金屬礦、開山、采石及隧道工程。

濟寧市卓信機械設備有限公司生產的主要鉆頭有：金剛石鉆頭、硬質合金鉆頭、一字鉆頭、十字鉆頭、取芯鉆頭、PDC鉆頭、十字柱形鉆頭等等

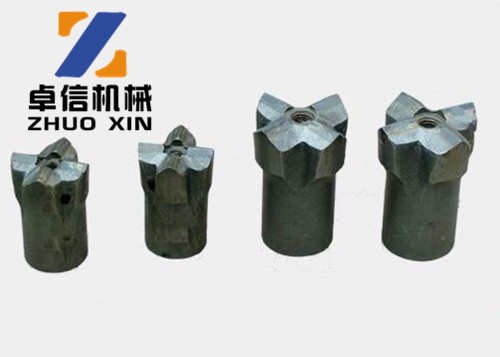

礦用十字鉆頭

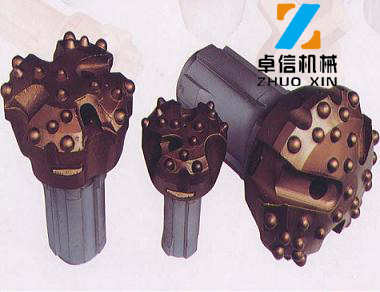

礦用柱齒鉆頭

柱齒系列鉆頭鈍化使用周期長，其不磨壽命約為同直徑刃片頭鉆頭磨次壽命的5-6倍，柱齒鉆頭有利于節省輔助工時，減輕工人體力勞動和加快工程速度。因此不同直徑的錐度連接和螺紋連接柱齒鉆頭被廣泛應用在各類硬脆巖石中配合鉆車鑿巖。瑞典的工程技術人員認為，柱齒鉆頭與液壓鑿巖鉆車相結合，柱齒鉆頭是現代鑿巖技術的最佳配套。近20年來，國內外柱齒系列鉆頭發展很快，它伴隨著隨著液壓鑿巖機快速穿孔節省鑿巖輔助工時以提高工業鉆速的目標而實現。

柱齒鉆頭與傳統的片狀鉆頭相比具有修磨周期長,鉆鑿速度快的特點.柱齒鉆頭主要分為以下幾類:

1.潛孔柱齒鉆頭：潛孔柱齒鉆頭是與潛孔沖擊器配套使用的一種鉆頭,通過花鍵與沖擊器配合進行鉆孔作業,廣泛應用于露天礦山的開采,采石場,水電工程,水井的鉆進,開挖邊柱的支護等.其分為:低壓潛孔柱齒鉆頭,中高風壓潛孔柱齒鉆頭. 潛孔柱齒鉆頭與潛孔沖擊器配合使用,具有鉆孔平直,速度快,鉆鑿深孔的特點.所以潛孔柱齒鉆頭近幾年來得到了比較廣泛的應用.

2.螺紋聯接柱齒鉆頭：螺紋聯接柱齒鉆頭主要是與液壓鑿巖機(或風動鑿巖機)及液壓釬桿(風動釬桿)配套使用的一種鉆頭,通過不同形式的螺紋與釬桿配合,進行鑿孔作業,鉆頭直徑由￠32-￠203mm,螺紋聯接柱齒鉆頭主要應用于地下礦山的開采,露天礦山的開采,鋼廠的高爐開口等領域.速度快,修磨方便.

3.錐度聯接柱齒鉆頭：錐度連接柱齒鉆頭主要是與風動鑿巖機及錐度桿配套使用的一種鉆頭,通過錐度與釬桿聯接,進行鑿孔作業,錐度聯接柱齒鉆頭主要應用于礦山的二次破碎、錨桿的支護、巷道的掘進等領域。

塔式鉆頭是專業用于煤礦施工的產品，塔式鉆頭以優質的質量，塔式鉆頭贏得廣大用戶的喜愛，塔式鉆頭是濟寧卓信機械設備有限公司專業生產的。

濟寧市卓信機械設備有限公司專業生產各種鑿巖設備，以優質的質量、優質的服務在鑿巖設備行業贏得廣大客戶的信賴。公司主要從事建筑及礦山開采工具類設備的設計，制造，營銷和客戶服務，在全國有二十二家客戶中心分支機構和近百家經銷商，主要產品包括各類氣動鑿巖機、氣動工具、氣動破碎機、液壓鑿巖機、液壓破碎錘、鑿巖鉆車煤鉆桿等。我公司是中國氣腿式和手持式鑿巖機的行業領跑者。專業生產：7655氣腿式鑿巖機，B47 破碎機，B87風鎬，MJ60-80系列氣動錨桿安裝機，煤鉆桿MQS氣動手持式幫錨桿鉆機，YT24鑿巖機，煤鉆桿,錨桿拉力計，及鑿巖設備配件，一整套設備，歡迎廣大客商前來洽談合作！

濟寧市卓信機械設備有限公司生產的主要鉆頭有：金剛石鉆頭、硬質合金鉆頭、塔式鉆頭、一字鉆頭、十字鉆頭、取芯鉆頭、PDC鉆頭、十字柱形鉆頭等等

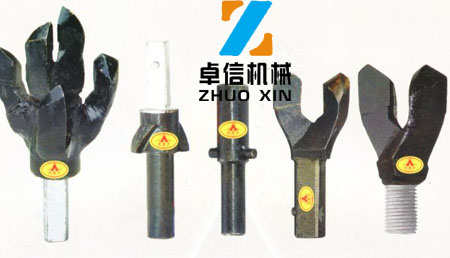

礦用塔式鉆頭

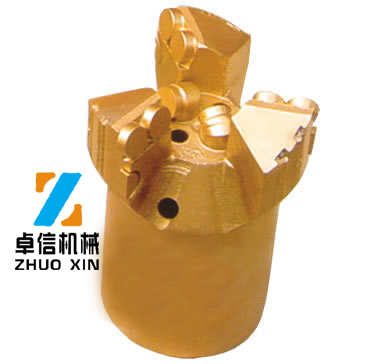

28金剛石復合片鉆頭

28金剛石復合片鉆頭屬一體式鉆頭，整個鉆頭沒有活動的零部件，結構比較簡單，具有高強度、高耐磨和抗沖擊的能力，是20世紀80年代世界鉆井三大新技術之一。現場使用證明，28金剛石復合片鉆頭在軟-中硬地層中鉆進時，有速度快、進尺多、壽命長、工作平穩、井下事故少、井身質量好等優點。28金剛石復合片鉆頭不但使用時間長，還可以重復利用，返廠修復的28金剛石復合片鉆頭使用起來和出廠的金剛石鉆頭使用效果差不多，能大量的節約鉆井成本。

28金剛石復合片鉆頭質量的好壞、鉆頭類型與地層巖性是否適應，對加快鉆井速度和提高單只鉆頭進尺起著重要的作用。鉆一口油氣井一般要使用不同尺寸的多只鉆頭，在鉆上部地層時要使用直徑較大的鉆頭，因28金剛石復合片鉆頭鉆進的地層較軟，28金剛石復合片鉆頭單只鉆頭進尺多、使用的時間短，一個鉆頭一般可重復使用幾口井；而在鉆下部地層時要使用直徑較小的鉆頭，因地層硬、單只鉆頭的進尺少，一般要使用28金剛石復合片鉆頭多只鉆頭。一只下井新鉆頭鉆井進尺的多少主要取決于鉆頭的尺寸、28金剛石復合片鉆頭類型、地層的軟硬和鉆進參數的配合。一般來說，鉆頭尺寸越小、地層越硬，進尺越少；鉆頭尺寸越大、地層越軟，鉆頭進尺就越多。

28金剛石復合片鉆頭的破巖作用是由金剛石顆粒完成的。要知道鉆頭的破巖作用，就須了解單粒金剛石的破巖作用。在堅硬地層中，28金剛石復合片鉆頭單粒金剛石在鉆壓作用下使巖石處于極高的應力狀態下（約4200-5700MPa，有的資料認為可達6300MPa），28金剛石復合片鉆頭使巖石發生巖性轉變，由脆性變?yōu)樗苄�。單粒金剛石吃入地層，在扭矩作用下切削破巖，切削深度基本上等于金剛石顆粒的吃入深度。這一過程如同“犁地”故稱為金剛石鉆頭的犁式切削作用。金剛石鉆頭在軟-中硬地層中鉆進時，有速度快、進尺多、壽命長、工作平穩、井下事故少、井身質量好等優點。28金剛石復合片鉆頭不但使用時間長，還可以重復利用，返廠修復的28金剛石復合片鉆頭使用起來和出廠的金剛石鉆頭使用效果差不多，能大量的節約鉆井成本。

濟寧市卓信機械設備有限公司所生產銷售的十字鉆頭、一字鉆頭、金剛石復合片錨桿鉆頭、金剛石復合片鉆頭、PDC鉆頭、硬質合金錨桿鉆頭、塔式鉆頭、金剛石三翼型鉆頭、內凹三翼型無芯鉆頭、無芯鉆頭、鉆頭連接套等均通過了國家和行業的相關質量體系認證，我們一直秉承“顧客至上，銳意進取”的經營理念，堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧！我們以用戶為上帝，竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量，一流的信譽，一流的售后服務，滿足客戶的需求是我們的義務。

濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。

濟寧市卓信機械設備有限公司是山東省最大的十字鉆頭、一字鉆頭、金剛石復合片錨桿鉆頭、金剛石復合片鉆頭、PDC鉆頭、硬質合金錨桿鉆頭、塔式鉆頭、金剛石三翼型鉆頭、內凹三翼型無芯鉆頭、無芯鉆頭、鉆頭連接套以及其它礦車的專業生產廠家，公司實力雄厚，質量可靠，服務周到，價格合理，數十年來一直受到國內外客戶的一致好評！我們真誠并期待與您合作……
