HQ-F80SD/JL膠帶機測速儀220V詳細介紹

思達HQ-F80SD/JL膠帶機測速儀220V

簡介

本產品適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。

本機已廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的安全保護設備。

思達HQ-F80SD/JL膠帶機測速儀220V

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

思達HQ-F80SD/JL膠帶機測速儀220V

技術參數

1.使用環境條件

a） 環境溫度  –5℃～40℃

b） 相對濕度  不大于85％（25℃時）

2.工作電壓   AC 220V±10％ 50Hz

3.整機功耗   不大于20Ｗ

4.檢測范圍   帶速：0～9.99 m/S轉速: 0～70 r/S

5.延時時間   開機延時0～120 S（連續可調）

6.觸點數量   常開二組、常閉二組

7.觸點容量   AC 380V 3A

8.防護等級   IP44（控制箱） IP67（傳感頭） 符合GB4208-93（等同于IEC529-89）

思達HQ-F80SD/JL膠帶機測速儀220V

思達HQ-F80SD/JL膠帶機測速儀220V

安裝說明

本產品的控制箱應安裝在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭安裝在膠帶機下皮帶上面且皮帶運行比較平穩處。傳感頭安裝分接觸式和非接觸式。

結構特點：

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。

2.控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化

思達HQ-F80SD/JL膠帶機測速儀220V

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

思達HQ-F80SD/JL膠帶機測速儀220V

使用說明

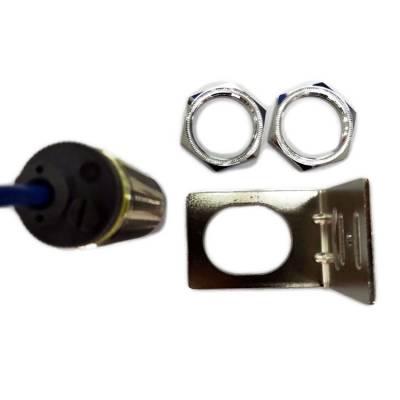

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

思達HQ-F80SD/JL膠帶機測速儀220V

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

思達HQ-F80SD/JL膠帶機測速儀220V

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
