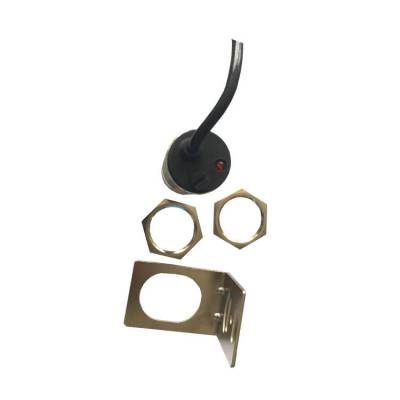

NTZDH-9SGV18JS測速傳感器電子元器件詳細介紹

NTZDH-9SGV18JS測速傳感器電子元器件

用途與適用范圍

速度傳感器(又名低速開關、速度開關、打滑開關)。結合了傳感器的技術和國內早期速度傳感器的實際應用歷經數年研發，率先在國內產品中實現了交流直流通用（24V-250V）的技術，并在產品電路中加入了抗干擾元件，可以有xiao的防止使用現場由于多條電纜線路之間互相干擾造成感應電壓從而導致速度開關無法工作的問題。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、給料機、卸料閥、研磨機、posui機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、轉動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失的作用。

NTZDH-9SGV18JS測速傳感器電子元器件

特點

1、非接觸，無運動部件、無磨損、安quan壽命長、維護費用低、適用于環境惡劣的現場。

2、一體化結構，免設置、調試，   安裝簡單。

3、體積小、重量輕、壽命長

4、具有負載短路保護功能——誤將速度開關直接接電源不會損壞速度開關。(不能超過1分鐘)

5、輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統

6、配有狀態指示燈。設備正常運行時，指示燈顏色不變；停機時，指示燈亮。

7、跳脫時間可調0.5-8S

NTZDH-9SGV18JS測速傳感器電子元器件

安裝說明

所有的傳動裝置，如螺旋輸送機、提升機、皮帶輸送機、拉鏈機、posui機等都應在其被傳動軸處(機器尾端)進行安裝。

注意：旋轉速度監測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給tantou間隔均勻的脈沖信號”這個條件即可。

NTZDH-9SGV18JS測速傳感器電子元器件

注意事項：

1、傳感器輸出線中的金屬屏蔽層應接大地零線。

2、不允許在溫度為25℃以上強磁場環境中使用及放置。

3、安裝及運輸過程中應避免強烈撞擊。

4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。

5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。

6、本傳感器包用期為12個月。

NTZDH-9SGV18JS測速傳感器電子元器件

使用說明

1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。

2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。

3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）

4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地

5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。

NTZDH-9SGV18JS測速傳感器電子元器件

工作原理

旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

NTZDH-9SGV18JS測速傳感器電子元器件

用途：

速度監控儀可用于輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于（高于）預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生?？蓱?yīng)用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。

NTZDH-9SGV18JS測速傳感器電子元器件

總結：

特點是分辨率高，頻響寬，抗干擾強，可靠性高。輸出為幅度穩定的方波信號，能實現遠距離傳輸。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖號。多用于測量速度、周期和位移。廣泛應用于電子調速皮帶稱、機械、化工、交通、自控、汽車、出租車記價器、摩托車發動機轉速等各個領域。
