RD-11卓信旋轉探測儀220VAC詳細介紹

RD-11卓信旋轉探測儀220VAC±15％

卓信RD-11卓信旋轉探測儀220VAC

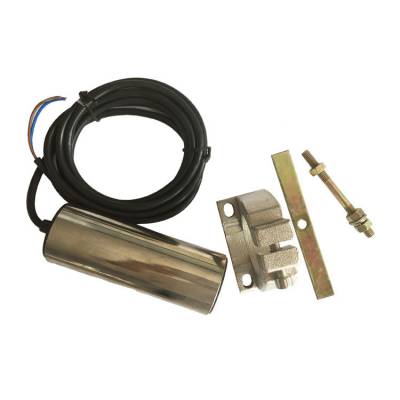

RD-11旋轉探測儀|圖片，RD-11旋轉探測儀尺寸

山東卓信電氣有限公司供應的旋轉探測儀RD-II（RD-11）(俗稱低速開關、速度開關、亦稱轉動傳感器、打滑保護裝置)該產品對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈(帶)脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理?？善鸬奖Ｕ仙a(chǎn)，維護設備的作用。

供應RD-11卓信旋轉探測儀，220VAC±15％

用途：

廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。

工作原理

RD－II型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見圖一)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見圖二)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－II型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(5秒)未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

卓信RD-11卓信旋轉探測儀220VAC

特點

·結構簡單實用、性能穩定可靠

·防塵、防震、防潮

·體積小、重量輕、壽命長

·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

·性?xún)r(jià)比高，安裝方便，免維護

·特別適用于生產環境惡劣的場所

卓信RD-11卓信旋轉探測儀220VAC

滁州旋轉探測儀RD-11哪里有賣技術參數

工作電源：220VAC±15％

繼電器電流：≤

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：≤90%

外型尺寸：Φ38×115mm

重 量：0.5Kg

：IP66

檢測速度范圍：1~200轉/分

跳脫時間：5秒

響應時間：<2mS

檢測間距H2：≤8mm

小安全工作距離H1：≥20mm

卓信RD-11卓信旋轉探測儀220VAC

安裝說明

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝，見圖一。

注意：圖一中旋轉探測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。

卓信RD-11卓信旋轉探測儀220VAC

機械安裝工序：

l、拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架

2、在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm

3、旋緊雙頭螺桿

4、裝端蓋

5、裝檢測片，H1≥20mm并用螺母固定

6、安裝旋轉探測儀、調整H2=4mm

有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離)。

電器接線：RD—II型旋轉探測儀和中間繼電器串聯使用（見圖二）。中間繼電器線圈耐壓12VDC，電流。

檢測片：材料普通鐵皮，葉片數量為2葉，檢測片尺寸l00×10×2mm。

跳脫時間參考公式：T＞［60秒×1.1（恒定值）］÷檢測片數÷被傳動轉數（X轉/分鐘）。

DH-RD-I旋轉探測儀，速度檢測儀簡介：

DH-RD-I旋轉探測儀，速度傳感器，低速開關，速度開關，零速開關，失速開關

DH-RD-I型旋轉探測儀（又名速度傳感器，低速開關，速度開關，打滑開關，零速開關）。該產品對機械轉動裝置（皮帶機，提升機，斗提機，鏈?zhǔn)捷斔蜋C(jī)，皮帶秤，螺旋輸送機）常出現的堵轉，卡轉，超載慢轉，皮帶打滑，轉動鏈（帶）脫落，轉動軸斷裂等故障均能有效及時處理，可起到保障生產，保護設備的作用。

技術參數

工作電源：24VDC

負載電流：≤（開關量）≤100mA（信號量）

絕緣電阻：＞500MΩ

輸出信號：開關量信號或24VDC電壓信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

外形尺寸：Ф38×105mm

重 量：0.35Kg

：IP66

檢測速度范圍：1~200轉/分

跳脫時間：5秒（可調）

響應時間：＜2mS

啟動時間：10秒（可調）

檢測距離：≤8mm

小安全工作距離：≥20mm

卓信RD-11卓信旋轉探測儀220VAC

用途

廣泛應用于鋼鐵，電力，化工，水泥，煤炭，冶金，建材，礦山，港口碼頭，糧食倉庫等各類使用輸送設備的行業。

卓信RD-11卓信旋轉探測儀220VAC

工作原理

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫（繼電器斷電），保護設備

卓信RD-11卓信旋轉探測儀220VAC

特點

自動跟蹤轉速，性能穩定可靠

防塵，防震，防潮

體積小，重量輕，壽命長

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

性?xún)r(jià)比高，安裝方便，免維護

特別適用于生產環境惡劣的場所
